Усиление несущих конструкций (бетон, кирпич, камень, металл)

Монтаж специализированных материалов Системы Внешнего армирования (СВА) FibArm, в основе которой лежат углеродные ленты(FibArm Tape), углеродные ламели (FibArm Lamel), углеродные сетки (FibArm Grid) и углеродные анкеры (FibArm Anchor).

Основной проблемой усиления сооружений и несущих конструкций является противостояние сжатию, крутящему моменту, растяжению и другим силам, которые могли бы воздействовать на конструкции, разрушая их, уменьшая эксплуатационный срок.

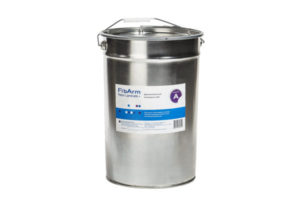

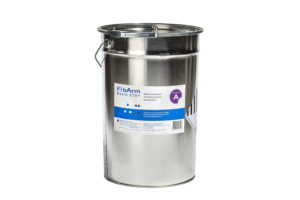

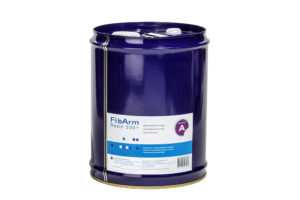

Усиление несущих конструкций с помощью СВА FibArm – способ усиления, сущность которого, состоит в наклеивании сверхпрочного углеволокна, композитных ламелей, на поверхность конструкции. Материалы берут на себя часть нагрузки, повышая несущую способность. Для склеивания любого углеволокна используются специализированные адгезивы, в основе которых лежат эпоксидные смолы, так как, соединяясь, эти два материала обладают исключительной сцепляемостью. Одно из очевидных достоинств данного метода – повышение несущей способности, без потери полезного объема сооружений и увеличения веса конструкции (толщина материалов не превышает 5 мм).

Наиболее частое применение углеволокна для усиления – железобетонные конструкции. Использование углеродных композитных материалов в усилении сопутствует улучшению технико-экономических показателей проекта. В отдельных случаях возможно усиление кирпичных или деревянных элементов, например, при использовании двунаправленных углеродных лент или углеродной сетки (саржи).

Свойства углеродных материалов

Уникальные свойства углеродного волокна помогли создать инновационный метод усиления несущих конструкций зданий и сооружений систему внешнего армирования (СВА). Технология подразумевает использование углеродных лент, ламелей, анкеров и сеток, которые крепятся к поверхности усиливаемой конструкци и берут на себя часть несущей нагрузки.

Почему углеволокно — уникально?

Углеволокно имеет высокий модуль упругости и очень прочное на растяжение. Для пропитки материалов используется эпоксидный компаунд с высокими адгезионными свойствами, что обеспечивает надежное соединение с усиливаемой конструкцией. Также углепластик устойчив к воздействиям агрессивной окружающей среды, инертен и не подвержен коррозии.

Композитные материалы имеют минимальную толщину и вес, поэтому, при усилении несущих конструкций, не создают дополнительной нагрузки на фундамент здания.

Компания «ЦСМТ» одной из первых начала применять в России систему внешнего армирования углеродными материалами. Мы используем продукцию под брендом FibArm, которую изготавливает UMATEX Group, входящая в состав ГК «Росатом». Расскажем подробнее о каждом виде композитных материалов.

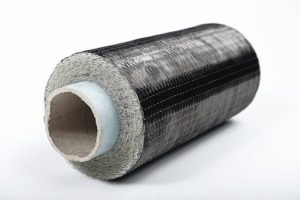

Углеродные ленты

Углеродная лента — базовый материал для усиления несущих конструкций. У каждой ленты своя плотность, ширина и вид плетения волокна. В зависимости от этих свойств они используются для разных задач.

Лента FibArm 530/600 используется для:

• усиления колонн и пилонов;
• усиления плит широкополосным методом;
• конструкций с особыми требованиями к шовности усиления;
• укрывающего усиления бетонов с сетчатым образованием трещин.

Лента FibArm 530/150 применяется для:

• плит перекрытия с ребристой поверхностью;
• тавровых балок мостовых пролетов с малой шириной ребра;
• рамных конструкций с балочными элементами;
• конструкций с малыми габаритами и ферм.

Углеродные ленты позволяют работать с плоскостями и элементами практически любой геометрии. Они просты в применении, имеют незначительные показатели веса и толщины. При дальнейшей эксплуатации не требуют никаких дополнительных расходов.

Углеродный анкерный жгут

Углеродный анкерный жгут производится методом вязального плетения. Он применяется как вспомогательный элемент в системе внешнего армирования на основе углеродных лент, сеток и эпоксидных адгезивов.

Углеродный жгут FibArm Anchor обладает такими достоинствами:

• малый вес, долговечность, коррозионная стойкость;
• высокие механические характеристики;
• возможность применения для каменных, бетонных и железобетонных конструкций;
• не требует временных приспособлений для фиксации углеродных лент, тканей и сеток.

FibArm Anchor применяется вместе с лентами и тканями FibArm Tape, сетками FibArm Grid.

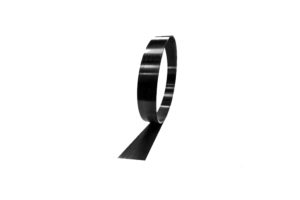

Углеродная ламель

Углеродная ламель представляет собой пропитанные углеродные нити, расположенные в одном направлении и полимеризованные в заводских условиях, подходящие для усиления большепролетных конструкций. Ламель обладает высокой прочностью на растяжение и жесткой конфигурацией, поэтому применяется для:

• восстановления и увеличения несущих и пролетных конструкций;
• изменения конструктивной схемы зданий посредством удаления или переноса опор и стен;
• увеличения жесткости конструкций, компенсирования дефицитов или сейсмоусиления;
• увеличения эксплуатационных нагрузок зданий.

Также ламели помогают остановить образование трещин на поверхности несущей конструкции.

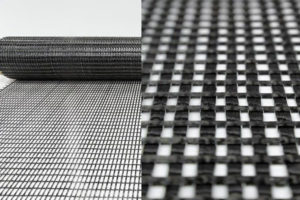

Углеродная сетка

Углеродные сетки применяются для усиления несущих конструкции, где требуется распределение не только продольной, но и поперечной нагрузки.

Углеродная сетка применяется для:

• повышения несущей способности железобетонных, кирпичных или деревянных конструкций;
• увеличения сейсмостойкости колонн, балок, плит перекрытия, мостовых конструкций;
• усиления радиальных технических сооружений (силосы, дымовые трубы, водонапорные башни и пр.).

Углеродная сетка, как и другие углеродные композиты, стойка к вибрационным и динамическим нагрузкам. Материал обладает паропроницаемостью в случае использования паропроницаемых клеевых составов или в случае использования внутри раствора или бетона. При использовании системы с минеральным вяжущим составом не требует дополнительной огнезащиты.

Углеродная саржа

Двунаправленная саржа — это углеродная ткань саржевого плетения, имеющая лучшую драпируемость. Обладает привлекательным внешним видом, поэтому используется и как высокопрочный материал, и в декоративных целях. Саржа применяется для реализации сложных технических решений в авиа-, автомобиле- и судостроении.

Приобрести материалы или заказать внешнее армирование в ООО «Центр Строительных Материалов и Технологий».

ООО «ЦСМТ» занимается проектированием и монтажом сверхпрочных систем усиления. Мы усиливаем и восстанавливаем несущие конструкции с помощью внешнего армирования объектов любого типа:

• автомобильные/железнодорожные мосты и путепроводы;
• торгово-развлекательные и бизнес центры;
• офисные здания;
• жилые дома;
• атомные объекты;
• металлургические и машиностроительные заводы;
• объекты культурного наследия и многое другое.
